1.輸出電壓脈衝的寬度(即光源的點亮時間)可設置0-999us;
2.外出信號高低電頻可選;
3.可工作於外觸發模式,按需要設置點亮光源時間;也可工作於內觸發模式,按設定的頻率點亮光 源時間;
4.當負載過流,短路時控制器進行自動保護,停止輸出,排除故障重新上電後方可恢復。
2.外出信號高低電頻可選;
3.可工作於外觸發模式,按需要設置點亮光源時間;也可工作於內觸發模式,按設定的頻率點亮光 源時間;
4.當負載過流,短路時控制器進行自動保護,停止輸出,排除故障重新上電後方可恢復。

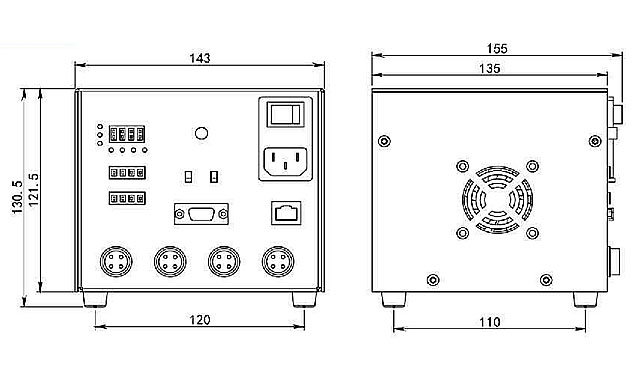

面板功能說明
通訊參數
可通過通訊串口發送指令,通訊協議如下:
各通道指令即可單獨發送水可同時發送
例如:發送指令“SA0100#ㄇ”,則第一通道光源點亮
時間為100us
發送指令 “SA0150#SB0320#SCO280#SD0999#”,
則第一通道光源點亮時間為150us,第二通道光源點亮時間為320us,第三通道光源點亮時間為280us,
第四通道光源點亮時間為999us.
備註:A 為第一通道,B為第二通道, C為第三通道,D為第四通道
電器規格說明
| 型號 |
DHK -GSK24-T4-2004/400 |
| 輸入電源 | 100-240FAC |
| 輸出電壓 | 24V |
| 輸出總電流 | 2.5A |
| 功率 | 2004/4000 |
| 過流保護 | >2.5A |
| 單通道最電流 | 2.5A |
| 亮度調節方式 | 0-999us可調 |
| 光源狀態切換 | H內觸發工作狀態/L外觸發工作狀態 |
| 通訊方式 | RS232/網口 |
| 外觸發電壓 | 5~24V |
| 觸發延時 | <7us |
| 工作環境(溫度) | 0~40% C |
