在現代無限遠校正顯微系統中 , 物鏡將被測物成像為 "無限遠平行光" , 而筒鏡的作用是將這些平行光彙聚, 最終在像面 (相機感測器) 上形成清晰的像。

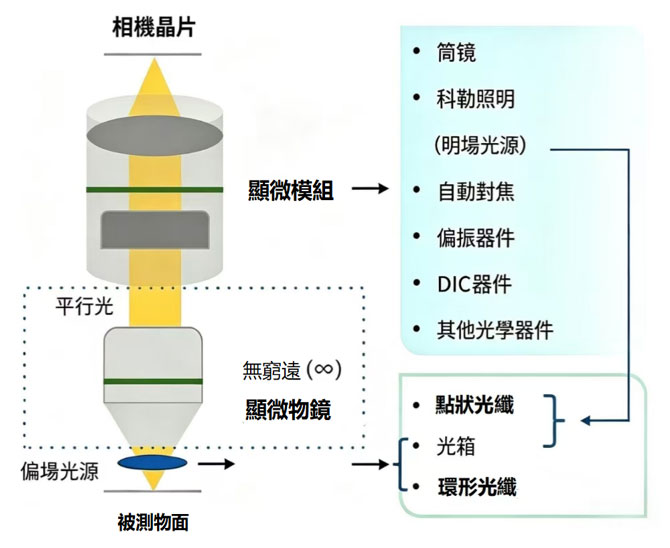

顯微成像系統示意圖
顯微成像系統示意圖

顯微物鏡特色

  • 物鏡產品種類豐富,型號齊全

    兩個系列梯度分佈, 可滿足客戶不同級別/性能/價格需求

  • 產品參數真實, 中心到邊緣全視場成像一致性

    極低畸變, 產品批量一致性好,成像性能媲美美國國際知名品牌

  • 快速回應客戶需求,提供方案及產品,貨期可

    公司組織高效/設計/生產/品控供應鏈體系, 都能快速回應靈活應對

行業應用

主要針對極微小產品，高精度檢測/對準/測量

  • 晶圓AOI
    晶圓AOI
  • 晶片AOI
    晶片AOI
  • 屏FPD
    屏FPD
  • 先進封裝
    先進封裝
  • 3C及其他
    3C及其他
  • 鐳射加工
    鐳射加工

優異的成像一致性

  • 中心
    中心
  • 左上
    左上
  • 左下
    左下
  • 右上
    右上
  • 右下
    右下

常用物鏡型號

型號 倍率Mag. 視場數FN(mm) 焦距f(mm) 數值孔徑NA 工作距離WD(mm) 齊焦距PFD(mm) 物鏡理論焦深±D.F.(μm) 波長nmλ(nm)
10036585X45 5X 45 40 0.16 36 95 10.70 400-700
100285810X45 10X 45 20 0.28 28 95 3.50 400-700
10036585X33 5X 33 40 0.18 36 95 8.50 400-700
100285810X33 10X 33 20 0.3 28 95 3.10 400-700
10036585X24 5X 24 40 0.18 36 95 8.50 400-700
100285810X24 10X 24 20 0.3 28 95 3.10 400-700
100305820X24 20X 24 10 0.3 30 95 3.10 400-700
100449585X24 5X 24 40 0.15 44.9 95 12.20 400-700
1003395810X24 10X 24 20 0.3 33.9 95 3.10 400-700
1003095820X24 20X 24 10 0.3 30.9 95 3.10 400-700
1002015850X24 50X 24 4 0.45 20.1 95 1.40 400-700

常用筒鏡型號

編碼含義 型號 倍率(X) 焦距 (mm) 支持物鏡視場數 實測支持靶面 相機介面 支持波長(nm)
單筒無同軸 AN1658050X 0.500 100 32 16 C 400~700
單筒無同軸 AN2458100X 1.000 200 24 24 C 400~700
單筒同軸 AC1658050T 0.500 100 32 16 C 400~700
單筒同軸 AC1658067T 0.670 134 24 16 C 400~700
單筒同軸 AC18258075T 0.750 150 24 18.2 C 400~700
單筒同軸 AC19658080T 0.800 160 24 19.6 C 400~700
單筒同軸 AC4158100T-M58 1.000 200 41 41 M58 400~700
單筒同軸 AC2458100T-HR 1.000 200 24 24 C 400~700
單筒同軸 AC2458100T 1.000 200 24 24 C 400~700
單筒同軸 AC33581375T-M42 1.375 275 24 33 M42 400~700
單筒同軸 AC3658150T-M58 1.500 300 24 36 M58 400~700
單筒同軸 AC4458180T-M58 1.800 360 24 44 M58 400~700
單筒同軸 AC1158100TNIR 1.000 200 11 11 C 900~1300
自動對焦同軸 FAC2458100T 1.000 200 24 24 C 400~700

顯微模組特色─高效配置/專業定制

  • 專業
  • 靈活
  • 快速
  • 優質
  • 資深設計研發團隊

    資深設計研發團隊,可應對複雜定制

    專業工程師對接需求,精準理解提供方案

  • 模組化設計

    模組化設計(14種主類型+上百種子類型), 高效按需組合設計相容性強, 支持物鏡匹配、倍率

    (0.5x~1.8x)機構靈活調整

  • 快速回應客戶需求

    快速回應客戶需求

    高效輸出配置/設計方案

    全鏈路(設計/生產/品控/供應鏈)

    高效協同

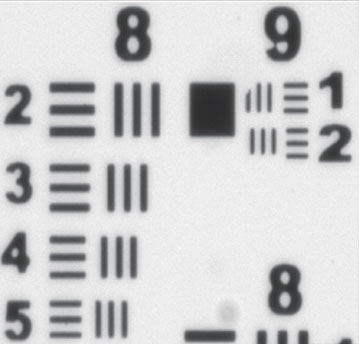

  • 穩定裝配工藝

    穩定裝配工藝+專業性能測試, 保障批量產品一致性

    體積小巧, 節省空間

    成像性能優異
