同軸光源CL

同軸光源CL

採用獨特的照射結構,LED發出的光經過特殊光學材料均勻照射,同時採用柔性線路板以90度照射角度固定,主要應用於檢測物體需要均衡的表面照明並且要避免反光。

產品規格及應用

波長及色溫	紅色R	620nm--630nm	工作環境	溫度濕度	-10度--60度
	白色W	6500K			20--85%(無霧化)
	藍色B	465--470nm	工作環境	控制器	模擬控制器, 頻閃控制器
	綠色G	525nm--530nm			數字控制器
	紅外IR	850nm/940nm	應用範圍	反光物體表面檢測。 Mark點定位檢測物體邊沿定位檢測
	紫外UV	365nm/395nm
品質保證	一年亮度等級保證,兩年產品質量保證;

案例 CASE Application

硬幣輪廓檢測

使用光源:DHK-CL6060-R
同軸光均勻照射,
從圖像中可以清晰可見硬幣輪廓。

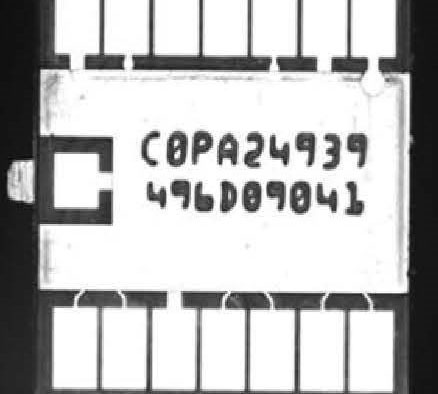

塑膠鐳射字符成像檢測

使用光源:DHK-CL5050-W
使用同軸光照射,
使得凹凸字符與背景區分明顯,易於檢測。

固晶LED基座定位

使用光源:DHK-CL4040-R
檢測基做效果圖,
清晰可見內紋理有無缺口及污點。

DHK-CL2525

DHK-CL2525

附加資訊

顏色 RGBW
電壓 24VDC
R/功率 0.9
功率 W/B/G 1.5
發光長度 25*25

DHK-CL3030

DHK-CL3030

附加資訊

顏色 RGBW
電壓 24VDC
R/功率 1.6
功率 W/B/G 2.6
發光面 30*30

DHK-CL3060

DHK-CL3060

附加資訊

顏色 RGBW
電壓 24VDC
R/功率 3.1
功率 W/B/G 4.8
發光面 30*60

DHK-CL4040

DHK-CL4040

附加資訊

顏色 RGBW
電壓 24VDC
R/功率 2.9
功率 W/B/G 3.7
發光面 40*40

DHK-CL5050

DHK-CL5050

附加資訊

顏色 RGBW
電壓 24VDC
R/功率 3.3
功率 W/B/G 5.4
發光面 50*50

DHK-CL6060

DHK-CL6060

附加資訊

顏色 RGBW
電壓 24VDC
R/功率 3.9
功率 W/B/G 5.9
發光面 60*60

DHK-CL8080

DHK-CL8080

附加資訊

顏色 RGBW
電壓 24VDC
R/功率 6.5
功率 W/B/G 12.1
發光面 76*78

DHK-CL100100

DHK-CL100100

附加資訊

顏色 RGBW
電壓 24VDC
R/功率 10.7
功率 W/B/G 17.2
發光面 98*100

DHK-CL130130

DHK-CL130130

附加資訊

顏色 RGBW
電壓 24VDC
R/功率 14.8
功率 W/B/G 27.2
發光面 128*130

DHK-CL14060

DHK-CL14060

附加資訊

顏色 RGBW
電壓 24VDC
R/功率 7.3
功率 W/B/G 7.7
發光面 140*60

DHK-CL150150

DHK-CL150150

附加資訊

顏色 RGBW
電壓 24VDC
R/功率 18.4
功率 W/B/G 32.1
發光面 148*149

DHK-CL180130

DHK-CL180130

附加資訊

顏色 RGBW
電壓 24VDC
R/功率 23.2
功率 W/B/G 24.4
發光面 180*130

DHK-CL180180

DHK-CL180180

附加資訊

顏色 RGBW
電壓 24VDC
R/功率 26.3
功率 W/B/G 36.1
發光面 178*179

DHK-CL200200

DHK-CL200200

附加資訊

顏色 RGBW
電壓 24VDC
R/功率 29.1
功率 W/B/G 41.4
發光面 198*199

DHK-CL240130

DHK-CL240130

附加資訊

顏色 RGBW
電壓 24VDC
R/功率 18.5
功率 W/B/G 32.2
發光面 240*130

DHK-CL280160

DHK-CL280160

附加資訊

顏色 RGBW
電壓 24VDC
R/功率 26.4
功率 W/B/G 36.2
發光面 280*160
